Carga térmica pela NBR 16401, com curva de 24 horas, análise energética anual e comparação VRF × splits.
O ClimaApp Carga Térmica calcula a carga térmica de ambientes de ar condicionado pelo método CLTD/SCL/CLF (Cooling Load Temperature Difference / Solar Cooling Load / Cooling Load Factor), o mesmo adotado pela ABNT NBR 16401 e pelo ASHRAE Handbook of Fundamentals.

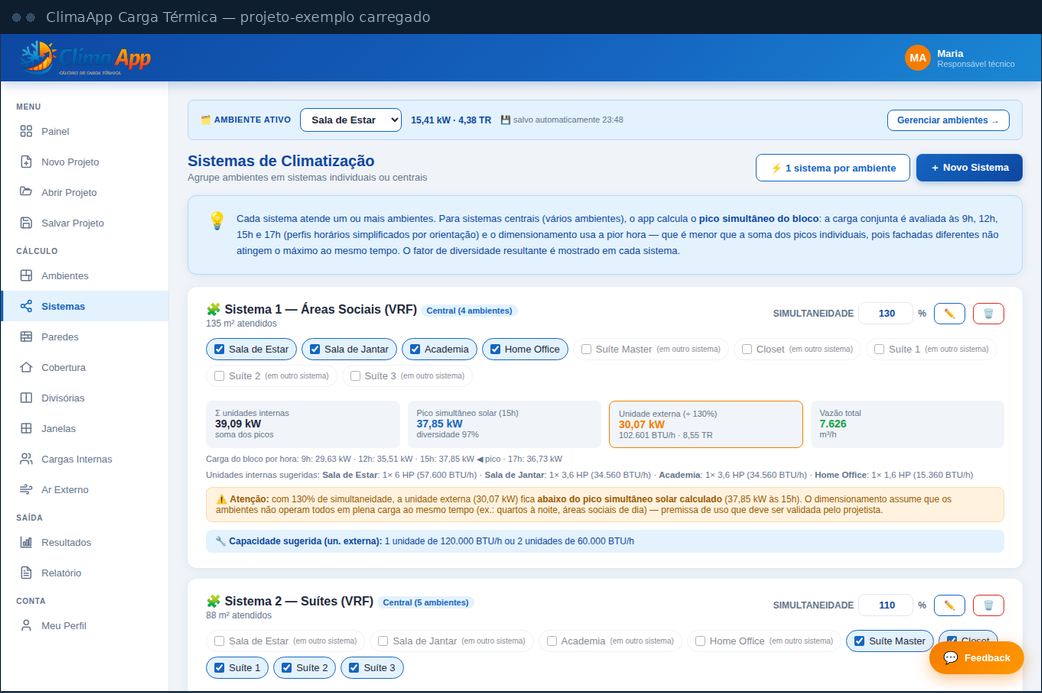

Em vez de planilha, o projeto é organizado por ambientes: você lança paredes, cobertura, janelas, divisórias, pessoas, iluminação, equipamentos e ar externo, e a carga total atualiza em tempo real. Ao final, sai um relatório técnico em PDF com os dados do cliente e do responsável técnico, pronto para anexar ao projeto.
Além do pico de dimensionamento, o módulo faz análise horária — a mesma família de métodos dos programas de simulação, validada contra o Carrier HAP: a carga de cada sistema é avaliada hora a hora numa curva de 24 horas, com o sol calculado por um motor solar calibrado para 56 cidades brasileiras contra dados de satélite (NASA POWER). Daí saem o pico simultâneo real do bloco, a sazonalidade dos 12 meses e a estimativa de consumo anual de energia — com a eficiência em carga parcial do equipamento (ICOP/IPLV), agenda de funcionamento por dia da semana e por mês, e a comparação direta entre o VRF e splits individuais por ambiente (IDRS da etiqueta INMETRO).
Este módulo faz parte do plano Profissional, junto com todos os outros — atuais e futuros.
O cálculo segue a NBR 16401?
Sim. O método CLTD/SCL/CLF, os dados climáticos e a estrutura do relatório seguem a ABNT NBR 16401. Ainda assim, o resultado deve ser validado pelo responsável técnico antes de definir o equipamento.
Preciso instalar alguma coisa?
Não. Funciona direto no navegador, no computador ou no celular. Não há instalação nem licença por máquina.
Consigo usar para projetos VRF?
Sim. O módulo agrupa ambientes em sistemas, calcula o pico simultâneo do bloco e aplica o fator de simultaneidade, que é justamente o que se precisa para dimensionar a unidade externa de um VRF.
Meus projetos ficam salvos?
Você salva o projeto em arquivo e reabre quando quiser, sem depender de conexão. Isso também facilita arquivar junto com o restante da documentação da obra.
Como funciona a análise energética?
O módulo calcula o consumo hora a hora no dia típico de cada mês — sol de céu claro reduzido pela nebulosidade média da cidade e temperatura pela climatologia (NASA POWER) — usando a curva de carga parcial do equipamento, calibrada pelo ICOP/IPLV informado. O resultado sai em kWh e R$ por ano, com o COP efetivo do seu prédio. É uma estimativa de engenharia para comparar cenários; não substitui medição.
A análise usa o EnergyPlus?
Não — o motor é do próprio ClimaApp, da mesma família de métodos de análise horária dos programas de simulação, e foi validado contra o Carrier HAP. A vantagem é a integração: o mesmo projeto que dimensiona também estima o consumo, sem remontar o modelo em outra ferramenta.
Dá para comparar VRF com splits?
Sim. Informe capacidade, consumo nominal e IDRS (etiqueta INMETRO) do split de cada ambiente e o módulo calcula os dois cenários com a mesma carga e a mesma agenda de funcionamento — a diferença aparece em kWh e R$ por ano, no app e no relatório.
