Dimensionamento de dutos e cálculo de perda de carga, trecho a trecho, com memorial.

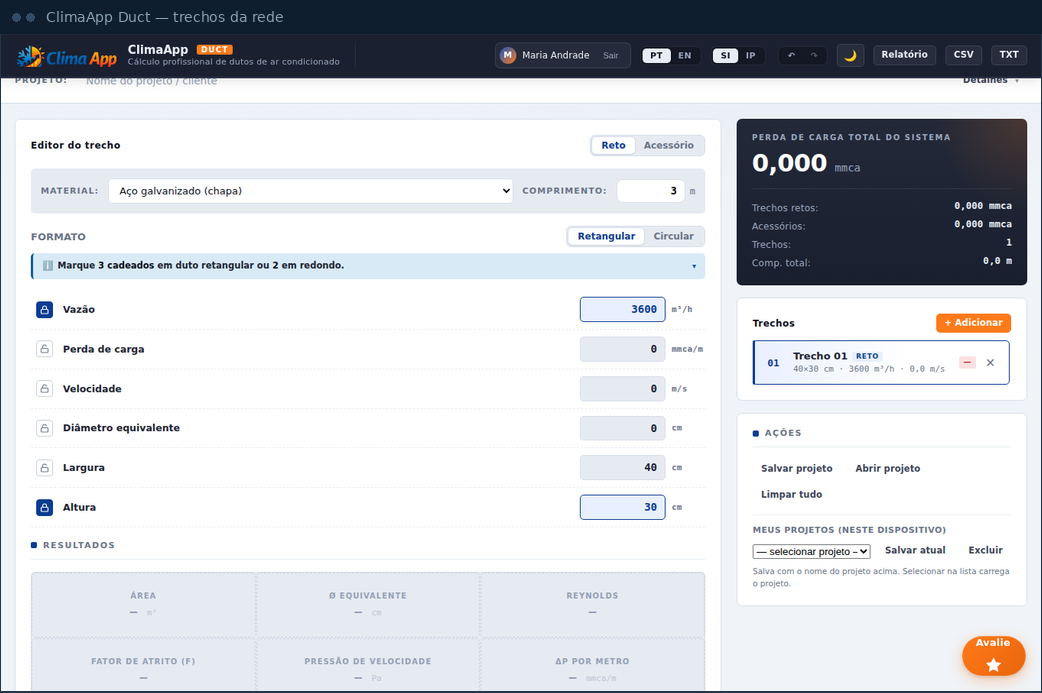

O ClimaApp Duct dimensiona dutos de ar condicionado e calcula a perda de carga do sistema trecho a trecho, incluindo as perdas em acessórios como curvas, transições e registros.
Você monta a rede segmento por segmento informando vazão, formato, dimensões, comprimento e material — e o módulo devolve velocidade do ar, diâmetro equivalente, perda por metro e perda total. O módulo soma as perdas dos trechos que você lança. Para a pressão estática do ventilador, lance o percurso crítico — do ventilador até a saída mais desfavorável —, não todos os ramais da rede: o módulo não monta a árvore de ramificações sozinho.
Este módulo faz parte do plano Profissional, junto com todos os outros — atuais e futuros.
Qual método de cálculo é usado?
A perda de carga é calculada pelo fator de atrito segundo a referência ASHRAE, com a rugosidade correspondente ao material selecionado para cada trecho.
Dá para lançar curvas e acessórios?
Sim. Dentro de cada trecho você adiciona os acessórios e informa o coeficiente C ou o comprimento equivalente — a perda de cada um entra no total do sistema.
Serve para dimensionar o ventilador?
Sim, desde que você lance o percurso crítico — do ventilador até a saída com maior perda acumulada. O módulo soma as perdas dos trechos informados e o memorial mostra o total; ele não identifica sozinho o caminho crítico numa rede ramificada. As propriedades do ar são as de nível do mar (1,20 kg/m³); em altitude elevada, considere a correção à parte.
As dimensões saem em medidas comerciais?
O módulo trabalha com dimensões que você pode ajustar para múltiplos comerciais, facilitando a fabricação sem retrabalho.
