O CAD de quem projeta VRF e dutos: abra o DWG ou DXF, insira os equipamentos das bibliotecas dos fabricantes, trace a tubulação e a linha de centro dos dutos e receba bitolas, refnets, o quantitativo de cobre em metros e kg e as seções dos dutos já desenhadas na planta — pronto para apresentar ao cliente e orçar.

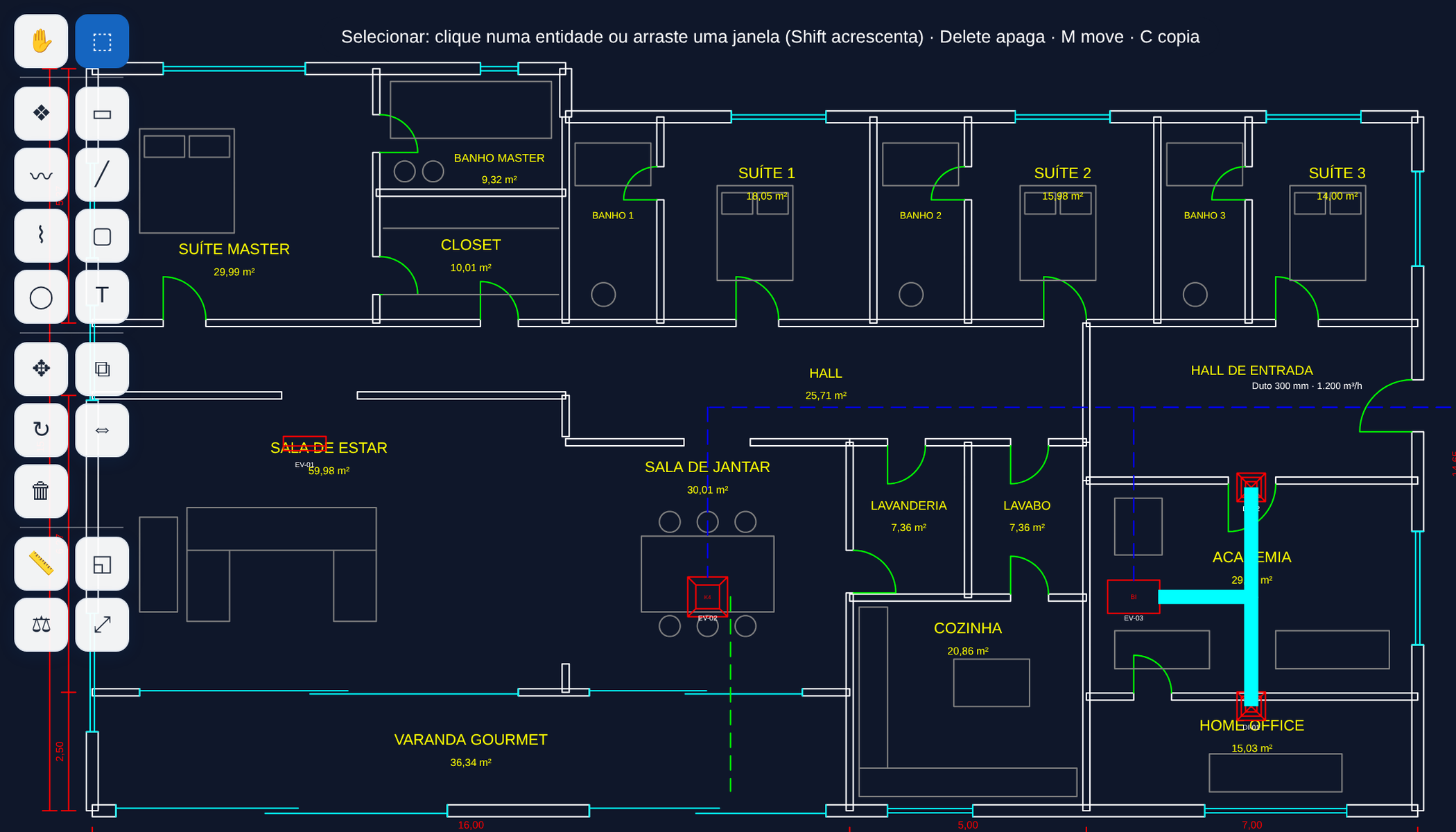

O projetista e o instalador de VRF recebem a arquitetura em DWG e precisam devolver onde ficam as máquinas, por onde passam a tubulação e os dutos, quais bitolas, refnets e seções usar e quanto material comprar. O ClimaApp CAD faz esse caminho inteiro no navegador: abre o DWG ou DXF, oferece bibliotecas de equipamentos — inclusive blocos dos fabricantes, com o modelo e o código —, ferramentas de tubulação, refnet, duto, texto e desenho, e exporta um DXF que qualquer CAD abre.
Com os equipamentos na planta e a tubulação traçada, um clique dimensiona a rede frigorígena pelas tabelas do fabricante: bitola de gás e de líquido e comprimento de cada trecho, modelo de cada refnet e header, comprimentos equivalentes, taxa de conexão e os limites da série. Subidas e descidas entram com um duplo clique no trecho. O quantitativo sai em metros e em kg por bitola — o cobre é vendido por peso — e com cada evaporadora e condensadora pelo código do fabricante. O dimensionamento é para orçamento e deve ser confirmado no software de seleção do fabricante.
Para o ar, o CAD também dimensiona e desenha a rede de dutos. Você insere a unidade de duto e os difusores com a vazão na etiqueta e traça só a linha de centro, do equipamento até cada difusor; um clique soma a vazão de cada trecho, dimensiona pela perda de carga por metro e pela altura que você informar e desenha as laterais do duto com as transições, escrevendo a seção e a velocidade de cada trecho. Difusores e grelhas ganham o tamanho do catálogo do módulo Difusores, e o resumo traz o caminho crítico — a pressão que o ventilador precisa vencer — e a regulagem dos registros. É dimensionamento de anteprojeto, para ser conferido no módulo Dutos e nos dados do fabricante.
A regra do módulo é não mexer no que é do arquiteto: o desenho original nunca é regravado. O que você acrescenta vai em camadas próprias — CLIMAAPP-EQUIP, CLIMAAPP-TUBOS, CLIMAAPP-DUTOS, CLIMAAPP-BITOLAS e as demais — e o resto do arquivo sai igual ao que entrou.
Insira a condensadora com o HP e as evaporadoras com a capacidade, trace a tubulação ligando tudo ponta a ponta e coloque os refnets nos encontros com o comando RefNet. Ao dimensionar, o ClimaApp lê a rede desenhada, escreve na planta a bitola (gás · líquido) e o comprimento de cada trecho e o modelo de cada refnet, e mostra no painel o resumo e o que precisa ser conferido. O quantitativo junta o cobre por bitola, em metros e kg, as derivações e os equipamentos com o código do fabricante — a base para o orçamento e para apresentar ao cliente.
Insira a unidade de duto e os difusores, escreva a vazão na etiqueta de cada um (em m³/h, l/s ou cfm) e trace a linha de centro encostando as pontas no equipamento e nos difusores. Ao dimensionar, o ClimaApp pergunta a perda de carga por metro e a altura do duto, calcula a largura de cada trecho, desenha as laterais com as transições e escreve na planta a seção e a velocidade. No painel ficam o caminho crítico, as seções usadas, a regulagem dos registros e o tamanho escolhido para cada difusor e grelha. Moveu um difusor ou mudou uma vazão? Um clique redimensiona.
Todo programa que abre um DWG e salva de volta reconstrói o arquivo do seu jeito — e é aí que somem hachuras, cotas associativas, tipos de linha e referências. O ClimaApp CAD guarda o DXF de entrada como texto e, na exportação, apenas acrescenta as camadas, os blocos e as entidades novas, e remove ou substitui pelo identificador só o que você apagou ou moveu. Tudo o que você não tocou volta idêntico.
O DWG é lido pela LibreDWG no servidor do ClimaApp, convertido para DXF e devolvido ao navegador; nada fica guardado. Nesse caminho, hachuras viram contorno, cotas viram bloco e referências externas (xref) não vêm dentro do arquivo. Por isso quem abre um DWG recebe de volta um DXF R2000 — que o AutoCAD, BricsCAD, ZWCAD, DraftSight, QCAD e LibreCAD abrem e salvam como DWG em um clique. Quem abre um DXF recebe o DXF na mesma versão, com o desenho intacto.
Este módulo faz parte do plano Profissional, junto com todos os outros — atuais e futuros.
O CAD dimensiona a tubulação do VRF?
Sim. Com a condensadora, as evaporadoras e a tubulação desenhadas, ele calcula bitola de gás e de líquido de cada trecho, o modelo de cada refnet e header, comprimentos equivalentes e taxa de conexão pelas tabelas do fabricante, e escreve tudo na planta. O resultado serve para orçamento e deve ser confirmado no software de seleção do fabricante.
O CAD dimensiona dutos?
Sim. Você traça a linha de centro do duto, do equipamento até os difusores, e o ClimaApp dimensiona pela perda de carga por metro, desenha as laterais com as transições e escreve a seção e a velocidade de cada trecho. Também escolhe o tamanho dos difusores e grelhas pelo catálogo do módulo Difusores e mostra o caminho crítico. É dimensionamento de anteprojeto: confira no módulo Dutos e nos dados do fabricante, incluindo filtro e serpentina.
Quais fabricantes e séries estão disponíveis?
Hoje, as séries VRF da Midea: V8, VC Max, V8 Easy Fit e Mini V6 DURA, com a biblioteca de blocos de evaporadoras, condensadoras e refnets. Outros fabricantes entram nas próximas versões.
Como entra a subida ou a descida da tubulação?
Dê um duplo clique no texto da bitola do trecho e informe a soma das subidas e descidas em metros. O valor entra no comprimento do trecho, no comprimento equivalente e no quantitativo, e a rede é redimensionada na hora.
Preciso ter AutoCAD?
Não. O módulo abre DWG e DXF no navegador e exporta DXF. Para conferir o resultado sem AutoCAD, o QCAD e o LibreCAD são gratuitos.
Meus arquivos ficam guardados no ClimaApp?
Só se você quiser: o projeto pode ser salvo em .json no seu computador ou na nuvem do ClimaApp. O DXF é lido e escrito no seu navegador; o DWG passa pelo servidor só para a conversão e é descartado.
Preciso assinar para usar?
O ClimaApp CAD faz parte do plano Profissional. Contas gratuitas abrem a demonstração, com dois projetos de exemplo já dimensionados — a rede VRF, com bitolas, refnets e quantitativo, e uma rede de dutos com as seções e o caminho crítico.
