Abra a planta em DWG, DXF ou PDF no navegador, sem AutoCAD: meça, contorne os ambientes, marque as janelas e envie para a Carga Térmica.
Boa parte de quem projeta climatização recebe a arquitetura em DWG e não tem AutoCAD na máquina. O ClimaApp Planta Baixa abre o arquivo direto no navegador — DWG (do R14 ao 2018) ou DXF — com as camadas do desenho, zoom, imã nos pontos e as ferramentas de medição de distância e de área. Serve para conferir uma cota, tirar a área de um ambiente ou simplesmente ler a planta que chegou por e-mail.

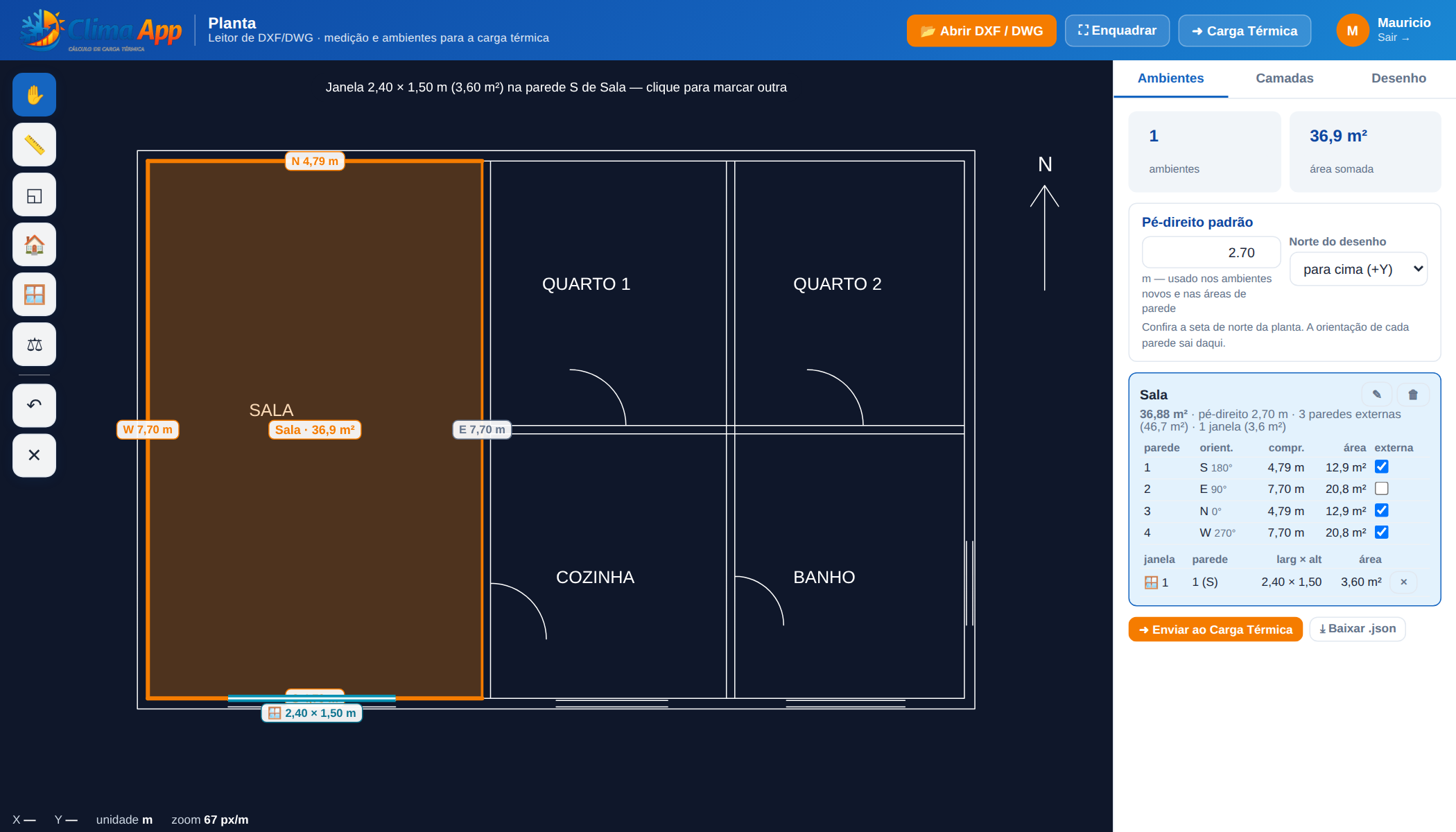

O que faz o módulo valer o nome é a ponte com o cálculo: você contorna cada ambiente sobre a planta, o módulo mede a área, deduz a orientação de cada parede externa a partir do norte do desenho e, com dois cliques sobre a fachada, registra cada janela com largura, altura, tipo de vidro e proteção solar. Um botão manda tudo para o ClimaApp Carga Térmica, onde os ambientes já chegam com paredes e janelas lançadas — só falta escolher o material e conferir.
Na carga térmica, uma parede voltada para oeste pesa quase o dobro de uma voltada para sul, e a janela de uma fachada norte recebe ganho solar muito diferente da de uma fachada leste. Lançar a orientação de cabeça, ambiente por ambiente, é onde mais se erra. No Planta você informa uma vez para onde aponta o norte do desenho, e a orientação de cada parede sai da geometria do contorno — a normal para fora do ambiente, medida a partir desse norte. O projetista confere na tela, com o azimute ao lado de cada parede, antes de enviar.
O DWG é lido pela LibreDWG, a biblioteca livre que a comunidade mantém há mais de vinte anos, rodando no servidor do ClimaApp. O arquivo sobe, é convertido para DXF e devolvido ao navegador em segundos; nada fica guardado depois da conversão. Referências externas (xref) não vêm dentro do arquivo — quando a arquitetura está numa xref, o módulo avisa e a saída é pedir o DWG com as referências anexadas (ETRANSMIT ou BIND).
Este módulo faz parte do plano Profissional, junto com todos os outros — atuais e futuros.
Preciso ter AutoCAD?
Não. O módulo abre DWG, DXF e PDF direto no navegador. DXF e PDF nem passam pelo servidor: são lidos na sua própria máquina. A prancha em PDF vira imagem de fundo — você informa a escala (ou calibra por uma cota) e mede, contorna e marca janelas do mesmo jeito.
Quais versões de DWG são aceitas?
Do AutoCAD R14 (AC1014) ao 2018 (AC1032), que é o formato usado por todas as versões atuais. Arquivos protegidos por senha ou danificados não abrem — nesse caso, salve como DXF no CAD de origem.
O módulo calcula a carga térmica?
Não — ele prepara o levantamento e entrega ao ClimaApp Carga Térmica, que faz o cálculo pela NBR 16401. O que sai do Planta são os ambientes com área, pé-direito, paredes externas orientadas e janelas, prontos para receber material, ocupação e cargas internas.
A planta fica guardada no ClimaApp?
Não. O DWG é convertido e descartado no ato; o DXF é lido no seu navegador. O que você pode guardar é o levantamento dos ambientes, em .json, para importar depois.
Preciso assinar para usar?
O ClimaApp Planta Baixa faz parte do plano Profissional. Contas gratuitas abrem a demonstração, que vem com uma planta de exemplo e aceita os seus próprios DXF para medir, contornar ambientes e marcar janelas — a conversão de DWG e o envio ao Carga Térmica ficam para o plano Profissional.
